Khẩu độ là gì? Cách tính khẩu độ trong xây dựng nhà thép chuẩn kỹ thuật

Trong thiết kế và thi công nhà thép, khẩu độ là một trong những thông số quan trọng ảnh hưởng trực tiếp đến cách bố trí cột, kèo, dầm và không gian sử dụng bên trong công trình. Khẩu độ được xác định không phù hợp có thể khiến phương án kết cấu phải tăng tiết diện thép, phát sinh chi phí hoặc không đáp ứng tốt yêu cầu về công năng.

Vậy khẩu độ là gì? Cách tính khẩu độ trong xây dựng nhà thép như thế nào? Khẩu độ bao nhiêu là phù hợp với nhà xưởng, nhà kho, nhà ở hoặc công trình dân dụng bằng thép? Bài viết dưới đây sẽ giúp chủ đầu tư hiểu rõ khái niệm này, cách xác định và những yếu tố cần cân nhắc khi lựa chọn khẩu độ cho công trình.

Khẩu độ là gì? Hiểu đúng khái niệm trong xây dựng nhà thép

Khẩu độ là thuật ngữ được sử dụng phổ biến trong lĩnh vực kết cấu và xây dựng, đặc biệt đối với các công trình có hệ khung chịu lực như nhà thép, nhà xưởng, nhà kho và nhà thép tiền chế. Hiểu đơn giản, khẩu độ thể hiện khoảng cách không gian mà một cấu kiện hoặc hệ kết cấu phải vượt qua giữa các điểm tựa chính.

Đối với nhà khung thép dạng khung ngang, khẩu độ thường được hiểu là khoảng cách theo phương ngang giữa hai cột của một khung, hay có thể hình dung là bề rộng nhà được xác định từ tim cột này đến tim cột đối diện. Đây là thông số quan trọng để kỹ sư tính toán hệ khung, kèo mái và các cấu kiện liên quan.

Ví dụ, một nhà xưởng có khoảng cách giữa hai hàng cột chính theo phương ngang là 20 m thì có thể gọi công trình có khẩu độ 20 m. Nếu tăng bề rộng nhà lên 30 m mà vẫn không bố trí cột giữa, khẩu độ lúc này tăng lên 30 m.

Tuy nhiên, cần lưu ý rằng cách sử dụng thuật ngữ “khẩu độ” có thể thay đổi tùy loại kết cấu và ngữ cảnh kỹ thuật. Trong một số tài liệu, khẩu độ được dùng để chỉ khoảng vượt giữa các điểm tựa của dầm, cầu hoặc kết cấu khác. Vì vậy, khi lập hồ sơ thiết kế nhà thép cần xác định rõ khẩu độ đang xét là khẩu độ khung ngang, nhịp dầm hay khoảng vượt của một cấu kiện cụ thể.

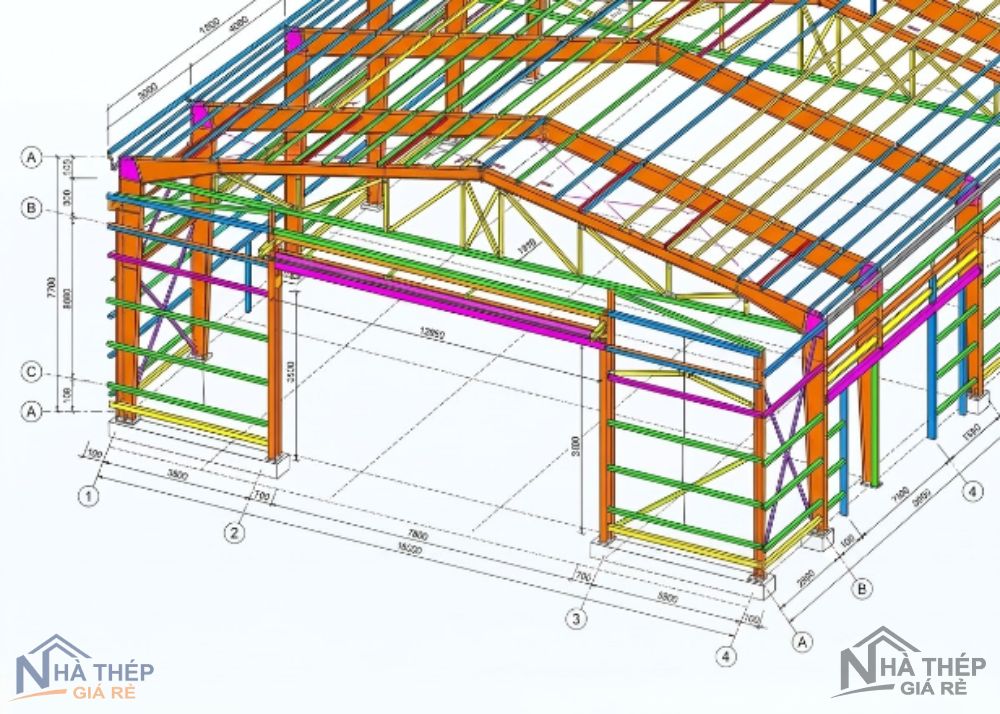

Khẩu độ là khoảng cách theo phương ngang giữa hai mép cột, hay chính là chiều rộng của nhà thép

Khẩu độ khác gì bước cột?

Khẩu độ và bước cột là hai thông số hoàn toàn khác nhau, dù thường được nhắc đến cùng nhau khi thiết kế nhà thép. Nếu khẩu độ thể hiện khoảng cách giữa hai hàng cột đối diện theo phương ngang của nhà, thì bước cột thường thể hiện khoảng cách giữa các khung chính theo phương dọc công trình.

Có thể hình dung một nhà xưởng rộng 20 m và dài 50 m. Nếu khoảng cách giữa hai hàng cột hai bên nhà là 20 m thì khẩu độ có thể là 20 m. Nếu các khung ngang được bố trí cách nhau 5 m theo chiều dài nhà thì bước cột là 5 m.

Như vậy:

- Khẩu độ: thường liên quan đến chiều rộng hoặc khoảng vượt của khung.
- Bước cột: thường liên quan đến khoảng cách giữa các khung theo chiều dài.
- Chiều dài nhà: là kích thước tổng thể theo phương dọc.
- Chiều cao nhà: là kích thước theo phương đứng, từ cao độ nền đến vị trí quy định của kết cấu mái.

Việc phân biệt chính xác các thông số này rất quan trọng khi trao đổi giữa chủ đầu tư, kiến trúc sư, kỹ sư kết cấu và đơn vị thi công.

>>> Xem thêm: Bước cột là gì? Cách tính bước cột trong xây dựng nhà thép

Cách tính khẩu độ trong xây dựng nhà thép

Để xác định khẩu độ, trước tiên cần đọc đúng bản vẽ mặt bằng kết cấu và xác định vị trí của các hàng cột hoặc điểm tựa chính. Với nhà khung thép thông thường, việc xác định khẩu độ tương đối trực quan nếu công trình sử dụng hệ khung ngang không có cột giữa.

Trong đó, L có thể hiểu là khẩu độ khung và B là khoảng cách theo phương ngang giữa hai đường tim cột chính đối diện, tùy theo quy ước thể hiện trên hồ sơ thiết kế.

Ví dụ, nếu khoảng cách giữa tim hai cột chính đối diện là 15 m thì khẩu độ khung là 15 m. Nếu khoảng cách này là 20 m thì khẩu độ là 20 m.

Tuy nhiên, trong thực tế thiết kế kết cấu, không nên chỉ lấy một con số khẩu độ rồi quyết định tiết diện thép. Khẩu độ là đầu vào của bài toán kết cấu, còn kích thước cột, kèo, dầm và các cấu kiện khác phải được kỹ sư tính toán dựa trên nhiều loại tải trọng và điều kiện làm việc.

Trường hợp nhà có cột giữa

Với công trình có cột giữa hoặc hệ kết cấu nhiều nhịp, cách hiểu về khẩu độ cần cụ thể hơn. Khi đó, tổng chiều rộng công trình có thể được chia thành nhiều nhịp kết cấu.

Chẳng hạn, một nhà rộng 30 m được thiết kế với một hàng cột giữa, mỗi nhịp có thể là 15 m. Khi đó, không nên đơn giản gọi toàn bộ 30 m là một khẩu độ khung nếu hệ kết cấu thực tế gồm hai nhịp 15 m.

Điều này cho thấy việc xác định khẩu độ phải dựa trên sơ đồ chịu lực thực tế, không chỉ dựa vào kích thước bao ngoài của công trình.

Khẩu độ trong nhà xưởng nhiều nhịp

Đối với nhà xưởng có nhiều nhịp, kỹ sư cần xác định từng nhịp, vị trí cột, hệ liên kết và tải trọng tác dụng lên từng khung. Nếu nhà xưởng có cầu trục, yêu cầu về khẩu độ, cao độ và không gian hoạt động của thiết bị càng cần được xem xét ngay từ giai đoạn thiết kế.

Vì vậy, khi chủ đầu tư cung cấp thông tin cho đơn vị thi công, nên cung cấp đầy đủ chiều rộng, chiều dài, chiều cao, công năng và yêu cầu thiết bị thay vì chỉ đưa ra một con số khẩu độ.

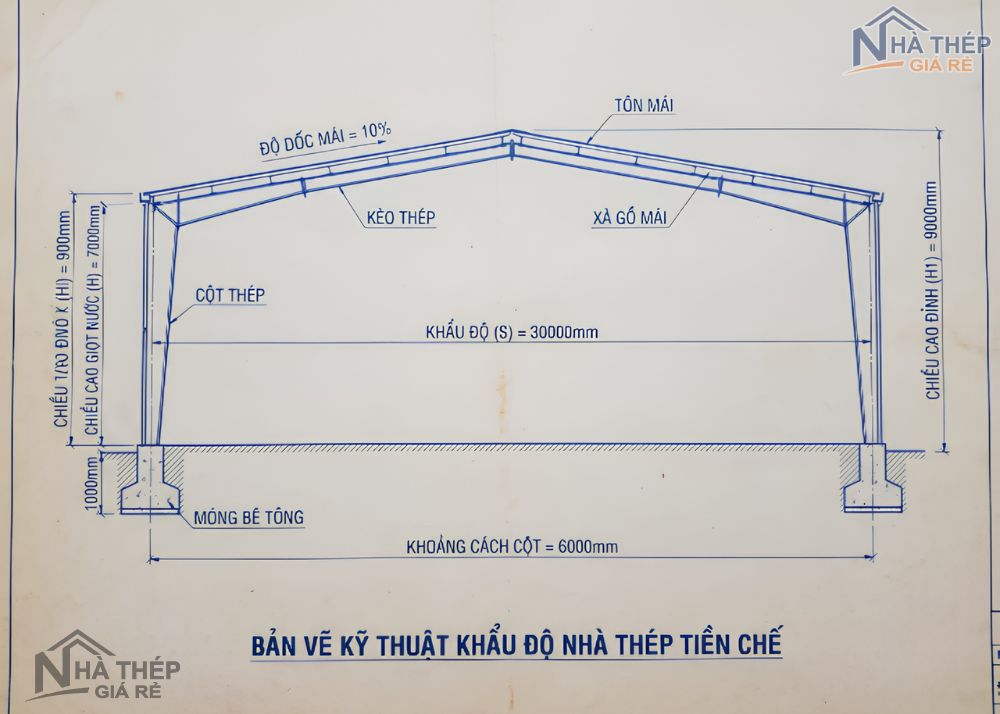

Xác định khẩu độ nhà thép qua bản vẽ kĩ thuật của công trình

Khẩu độ nhà thép bao nhiêu là hợp lý?

Không có một mức khẩu độ cố định được áp dụng cho mọi công trình. Khẩu độ phù hợp phải được lựa chọn dựa trên công năng, mặt bằng, tải trọng, chiều cao, thiết bị sử dụng, điều kiện địa điểm và giải pháp kết cấu.

Đối với nhà ở khung thép, khẩu độ thường được xác định theo diện tích và cách phân chia không gian. Chủ nhà có thể cần các không gian rộng, ít cột để tạo sự linh hoạt trong bố trí phòng, nhưng vẫn phải cân đối với giải pháp kết cấu và chi phí.

Với nhà kho, yêu cầu thường tập trung vào không gian lưu trữ, lối đi xe nâng, hệ thống kệ và khả năng tận dụng diện tích. Việc giảm số lượng cột bên trong có thể mang lại lợi ích về công năng nhưng đồng thời có thể làm tăng yêu cầu đối với hệ dầm hoặc kèo.

Đối với nhà xưởng khung thép, khẩu độ thường được xác định dựa trên dây chuyền sản xuất và thiết bị. Nếu nhà xưởng cần không gian lớn cho máy móc hoặc phương tiện vận chuyển, phương án khẩu độ lớn có thể được xem xét.

Với công trình có cầu trục, cần đặc biệt chú ý đến không gian hoạt động, tải trọng cầu trục, cao độ ray, khoảng cách an toàn và ảnh hưởng động lực học. Đây là những yếu tố cần được kỹ sư kết cấu tính toán cụ thể.

>>> Xem thêm: Nhịp cột là gì? Cách xác định nhịp cột trong nhà thép chuẩn kỹ thuật

Khẩu độ lớn có phải lúc nào cũng tốt?

Không nhất thiết.

Khẩu độ lớn mang lại lợi thế về không gian sử dụng và khả năng giảm số lượng cột, nhưng đồng thời có thể làm tăng yêu cầu về khả năng chịu lực và độ cứng của hệ kết cấu. Khi khẩu độ tăng, thiết kế có thể cần sử dụng cấu kiện có tiết diện hoặc chiều cao phù hợp hơn, đồng thời phải kiểm soát biến dạng và ổn định của kết cấu.

Ngược lại, khẩu độ nhỏ hơn có thể giúp kết cấu dễ xử lý hơn trong một số trường hợp nhưng nếu bố trí quá nhiều cột lại làm giảm không gian sử dụng.

Do đó, mục tiêu của thiết kế không phải là chọn khẩu độ lớn nhất mà là tìm phương án khẩu độ phù hợp nhất với công năng và tổng chi phí đầu tư.

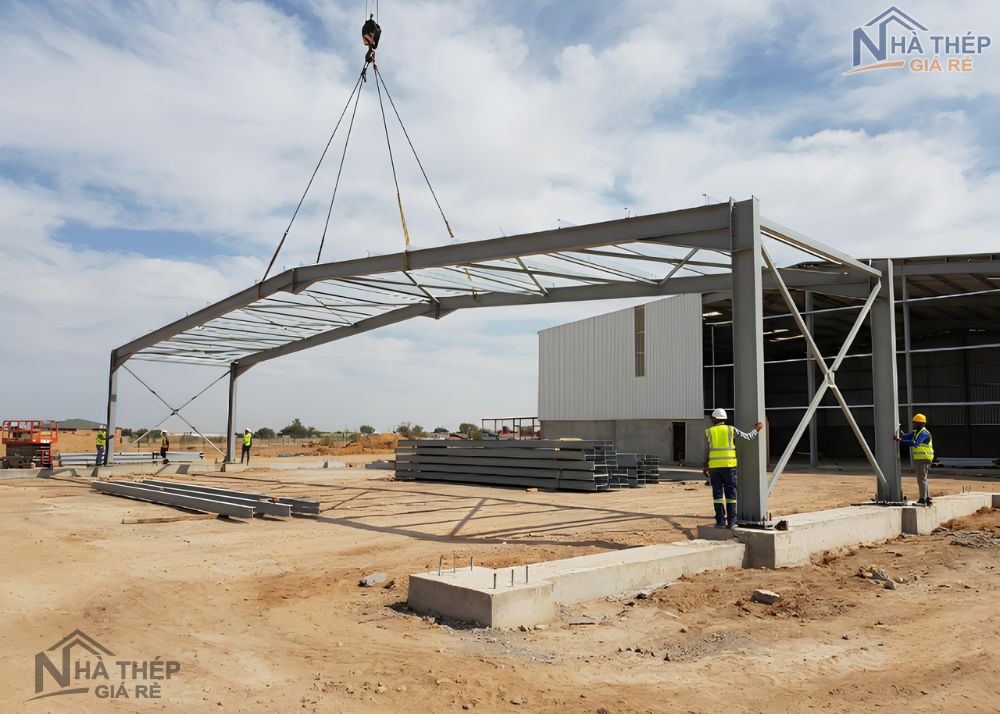

Khẩu độ phù hợp dựa trên công năng, mặt bằng, tải trọng, chiều cao, điều kiện kết cấu

Những yếu tố ảnh hưởng đến việc lựa chọn khẩu độ nhà thép

Khẩu độ là một thông số quan trọng nhưng không thể được xác định độc lập. Để lựa chọn phương án hợp lý, kỹ sư cần xem xét tổng thể hệ kết cấu và điều kiện sử dụng của công trình.

Công năng của công trình

Đây là yếu tố đầu tiên cần xác định. Nhà ở, nhà kho, nhà xưởng, trang trại, nhà hàng, quán cafe hay nhà để xe có yêu cầu không gian hoàn toàn khác nhau. Ví dụ, nhà kho cần tối ưu diện tích lưu trữ và giao thông nội bộ; nhà xưởng cần đáp ứng dây chuyền sản xuất; còn quán cafe hoặc nhà hàng lại chú trọng không gian mở và kiến trúc.

Chiều dài và chiều rộng công trình

Khẩu độ cần được đặt trong mối quan hệ với kích thước tổng thể của công trình. Một công trình rất dài nhưng khẩu độ nhỏ có thể tạo ra nhiều hàng cột, trong khi công trình rộng với khẩu độ lớn cần giải pháp kết cấu phù hợp.

Tải trọng mái

Mái nhà thép có thể sử dụng tôn một lớp, tôn có lớp cách nhiệt, tôn panel hoặc các cấu tạo mái khác. Trọng lượng mái, tải trọng sử dụng, tải trọng bảo trì và các tải trọng môi trường đều cần được đưa vào tính toán.

Tải trọng gió

Đối với công trình tại Việt Nam, tải trọng gió là yếu tố cần được xem xét nghiêm túc, đặc biệt với nhà xưởng, nhà kho và các công trình có diện tích mái lớn. Khu vực xây dựng, hình dạng công trình, chiều cao và điều kiện địa hình đều có thể ảnh hưởng đến tác động của gió.

Điều kiện nền móng

Khẩu độ và phương án kết cấu phía trên có liên quan đến tải trọng truyền xuống móng. Vì vậy, điều kiện địa chất và giải pháp móng cũng cần được xem xét đồng bộ. Không nên chỉ tối ưu phần khung thép mà bỏ qua nền móng, bởi một phương án kết cấu tốt phải đảm bảo sự phù hợp giữa khung thép – liên kết – móng – nền đất.

Yêu cầu kiến trúc và thiết bị

Các yêu cầu như cầu trục, hệ thống thông gió, điện, điều hòa, pin năng lượng mặt trời, trần treo hoặc thiết bị sản xuất có thể ảnh hưởng đến phương án kết cấu. Đây là lý do chủ đầu tư nên cung cấp càng sớm càng tốt các thông tin về thiết bị và công năng cho đơn vị thiết kế.

Có nhiều yếu tố tác động đến việc xác định khẩu độ khi thi công nhà thép

Vì sao cần tính toán khẩu độ chính xác khi xây dựng nhà thép?

Việc xác định khẩu độ ngay từ giai đoạn thiết kế giúp các bên chủ động hơn trong việc bố trí mặt bằng và lựa chọn giải pháp kết cấu. Đây cũng là cơ sở để tính toán các cấu kiện chính, phụ và hệ thống liên kết.

Nếu khẩu độ được lựa chọn thiếu cơ sở, công trình có thể phát sinh nhiều vấn đề. Chẳng hạn, việc bố trí cột không phù hợp có thể cản trở giao thông nội bộ hoặc làm giảm diện tích sử dụng. Ngược lại, cố gắng tạo khẩu độ quá lớn khi công năng không cần thiết có thể khiến chi phí kết cấu tăng mà không đem lại lợi ích tương xứng.

Một phương án tốt cần cân bằng giữa không gian sử dụng, khả năng chịu lực, độ ổn định, khả năng thi công và chi phí đầu tư.

Đặc biệt với nhà xưởng và nhà kho, việc xác định khẩu độ còn ảnh hưởng đến cách bố trí giá kệ, máy móc, đường vận chuyển, cửa xuất nhập hàng và các hệ thống kỹ thuật. Vì vậy, khẩu độ không chỉ là một thông số của kỹ sư kết cấu mà còn liên quan trực tiếp đến hiệu quả khai thác công trình.

>>> Xem thêm: Dầm thép là gì? Những điều cần biết về dầm thép khi thi công nhà khung thép, nhà thép tiền chế
