Thép hình U là gì? Cấu tạo, quy cách, ưu nhược điểm và ứng dụng thực tế trong nhà thép

Thép hình U là một trong những loại thép kết cấu được sử dụng phổ biến trong xây dựng, cơ khí và đặc biệt là các công trình nhà khung thép, nhà thép tiền chế, nhà kho, nhà xưởng. Với tiết diện giống chữ U, loại thép này có khả năng chịu lực tốt, trọng lượng tương đối hợp lý và thuận tiện khi gia công, liên kết. Vậy thép hình U là gì, có những loại nào, quy cách ra sao và khi nào nên sử dụng? Nội dung dưới đây sẽ giúp bạn hiểu rõ từ đặc điểm kỹ thuật đến ứng dụng thực tế trước khi lựa chọn vật liệu cho công trình.

Thép hình U là gì? Cấu tạo và các thông số cần biết

Để đánh giá một thanh thép U có phù hợp với công trình hay không, trước tiên cần hiểu rõ hình dạng tiết diện và những thông số cơ bản của nó. Đây là cơ sở để kỹ sư tính toán khả năng chịu lực, độ võng, độ ổn định cũng như lựa chọn phương án liên kết.

Thép hình U là gì?

Thép hình U là loại thép kết cấu có mặt cắt ngang dạng chữ U, thường được sản xuất bằng phương pháp cán nóng đối với các sản phẩm thép U tiêu chuẩn.

Một tiết diện U cơ bản gồm:

- Bụng thép: phần bản thép nằm ở giữa, tạo chiều cao chính của tiết diện.

- Hai cánh thép: nằm hai bên bụng, tạo thành hình chữ U.

- Góc chuyển tiếp: khu vực giao giữa bụng và cánh, thường có bán kính bo nhất định.

- Chiều cao tiết diện: ký hiệu thường gặp là h.

- Chiều rộng cánh: thường ký hiệu b.

- Chiều dày bụng: ký hiệu tw.

- Chiều dày cánh: ký hiệu tf.

- Chiều dài thanh: được lựa chọn theo quy cách sản xuất hoặc yêu cầu gia công.

Nhờ cấu tạo này, thép hình U có khả năng chống uốn theo phương làm việc tốt hơn thép bản có trọng lượng tương đương trong một số trường hợp. Tuy nhiên, khả năng chịu lực thực tế không thể đánh giá chỉ bằng hình dạng tiết diện mà phải dựa trên tính toán kết cấu cụ thể.

Các quy cách thép U phổ biến

Trên thị trường thường bắt gặp các cách gọi như U50, U65, U80, U100, U120, U140, U160, U180, U200, U250, U300... hoặc cách ghi đầy đủ hơn theo kích thước tiết diện.

Tuy nhiên, cần lưu ý rằng tên gọi thương mại không phải lúc nào cũng thể hiện đầy đủ kích thước thực tế. Hai sản phẩm cùng được gọi là U200 nhưng có thể khác nhau về chiều rộng cánh, chiều dày bụng, chiều dày cánh hoặc tiêu chuẩn sản xuất.

Do đó, khi đặt mua thép hình U cho công trình, không nên chỉ dựa vào tên gọi như “U100” hay “U200” mà cần đối chiếu: Kích thước tiết diện thực tế, hối lượng lý thuyết trên mỗi mét, chiều dài cây thép. mác thép, tiêu chuẩn sản xuất, chứng chỉ chất lượng vật liệu, tình trạng bề mặt và phương án chống ăn mòn.

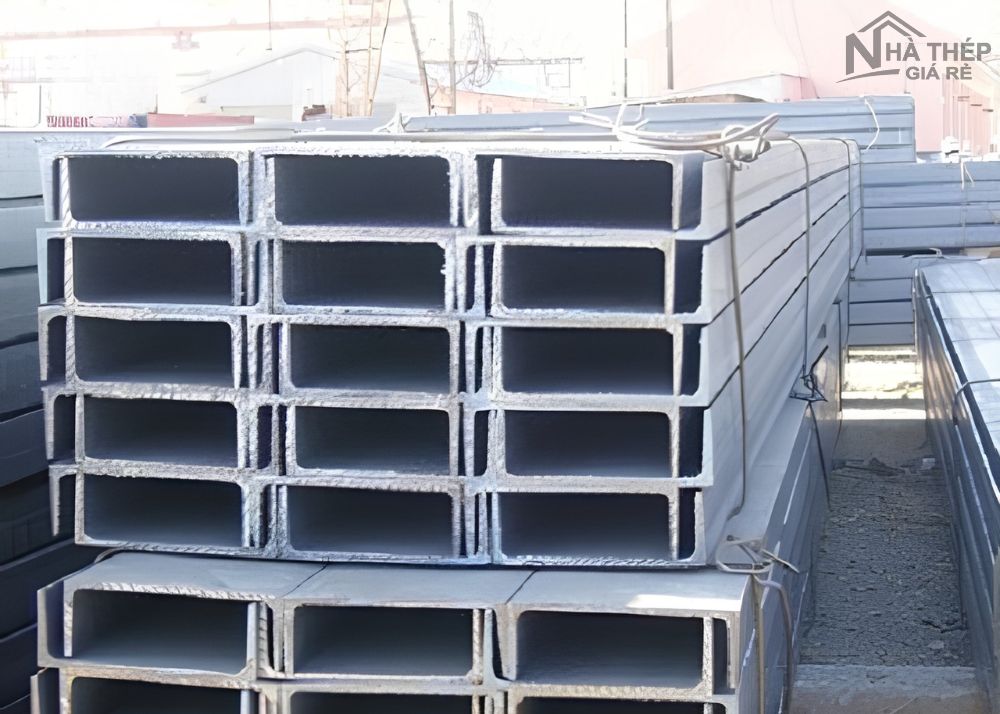

Thép hình U là loại thép kết cấu có mặt cắt ngang giống hình U in hoa

>>> Xem thêm: Thép Hình I Là Gì? Cấu Tạo, Quy Cách, Ưu Điểm Và Ứng Dụng Của Thép Hình I Trong Xây Dựng

Ưu nhược điểm và ứng dụng của thép hình U trong công trình

Sau khi nắm được cấu tạo, bước tiếp theo là đánh giá khả năng ứng dụng của thép U. Không phải mọi vị trí trong công trình đều phù hợp với thép U; lựa chọn hiệu quả phụ thuộc vào tải trọng, khẩu độ, điều kiện liên kết và yêu cầu về độ ổn định.

Ưu điểm nổi bật của thép hình U

Khả năng chịu lực tương đối tốt là ưu điểm đầu tiên khiến thép U được sử dụng rộng rãi. Hình dạng tiết diện giúp vật liệu phân bố cách xa trục trung hòa hơn so với bản thép phẳng trong một số phương làm việc, từ đó cải thiện khả năng chịu uốn.

Thép U phù hợp với nhiều loại kết cấu. Từ khung phụ, giá đỡ, cầu thang, lan can đến hệ thống khung mái hoặc các chi tiết gia cường, thép U đều có thể được sử dụng nếu đáp ứng yêu cầu tính toán. Thép U có thể kết hợp với thép H, thép I, thép hộp, thép góc, thép tấm và nhiều loại cấu kiện khác để tạo thành hệ kết cấu hoàn chỉnh.

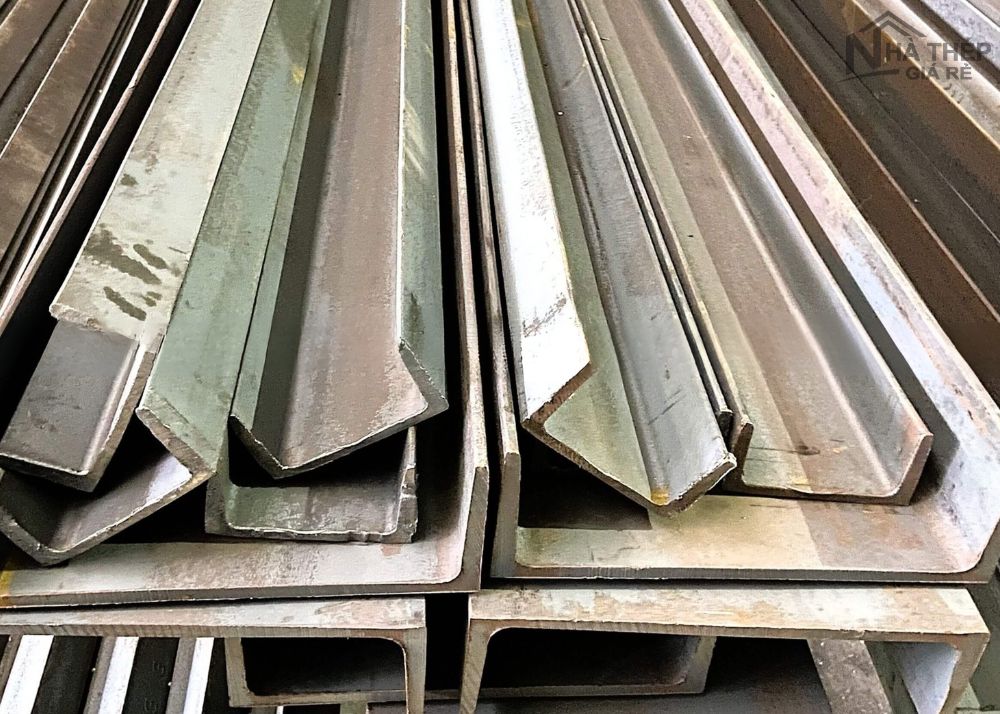

Thép hình U có có khả năng chịu lực tương đối tốt và phủ hợp với nhiều loại kết cấu

Nhược điểm cần lưu ý khi sử dụng thép hình U

Bên cạnh những ưu điểm trên, thép U cũng có một số hạn chế cần tính đến khi thiết kế.

Thứ nhất, tiết diện U không đối xứng theo một số trục, vì vậy trong quá trình tính toán cần quan tâm đến sự ổn định và hiện tượng xoắn của cấu kiện. Không nên tự ý sử dụng thép U thay cho thép H hoặc thép I trong cấu kiện chịu lực chính nếu chưa có tính toán của kỹ sư kết cấu.

Thứ hai, thép U có nguy cơ bị ăn mòn khi thường xuyên tiếp xúc với nước, hơi ẩm, hóa chất hoặc môi trường biển. Với công trình ngoài trời, cần có phương án sơn bảo vệ, mạ kẽm hoặc hệ thống chống ăn mòn phù hợp.

Thứ ba, thép là vật liệu có khả năng chịu nhiệt hạn chế khi xảy ra cháy. Khi nhiệt độ tăng cao, cường độ và độ cứng của thép giảm, vì vậy các công trình có yêu cầu về khả năng chịu lửa cần được thiết kế và bảo vệ chống cháy theo quy định áp dụng.

>>> Xem thêm: Thép hình H là gì? Đặc điểm, quy cách và ứng dụng phổ biến trong xây dựng nhà thép

Ứng dụng phổ biến của thép hình U trong thi công nhà thép

Trong thực tế, thép hình U được sử dụng trong nhiều hạng mục khác nhau như:

- Khung nhà thép và nhà thép tiền chế: làm cấu kiện phụ hoặc bộ phận gia cường.

- Nhà kho, nhà xưởng: làm giá đỡ, khung phụ, liên kết và các chi tiết kết cấu.

- Xà gồ và hệ kết cấu mái: tùy theo thiết kế và tải trọng.

- Cầu thang thép: làm khung, dầm đỡ hoặc bộ phận liên kết.

- Lan can, hàng rào: sử dụng cho khung và các thanh gia cường.

- Sàn thép, sàn thao tác: làm dầm phụ hoặc khung đỡ.

- Giá đỡ thiết bị: phù hợp với nhiều hệ thống cơ khí, công nghiệp.

- Khung cửa, cổng và mái che: đặc biệt với những kết cấu có quy mô vừa và nhỏ.

- Kết cấu phụ trợ công nghiệp: giá đỡ đường ống, máng cáp và một số hệ thống kỹ thuật.

Với những cấu kiện chịu tải trọng lớn, thép U có thể được sử dụng khi đáp ứng tính toán. Tuy nhiên, không nên mặc định rằng thép U luôn thay thế được thép H hoặc I. Tiết diện phải được lựa chọn dựa trên tải trọng và điều kiện làm việc thực tế.

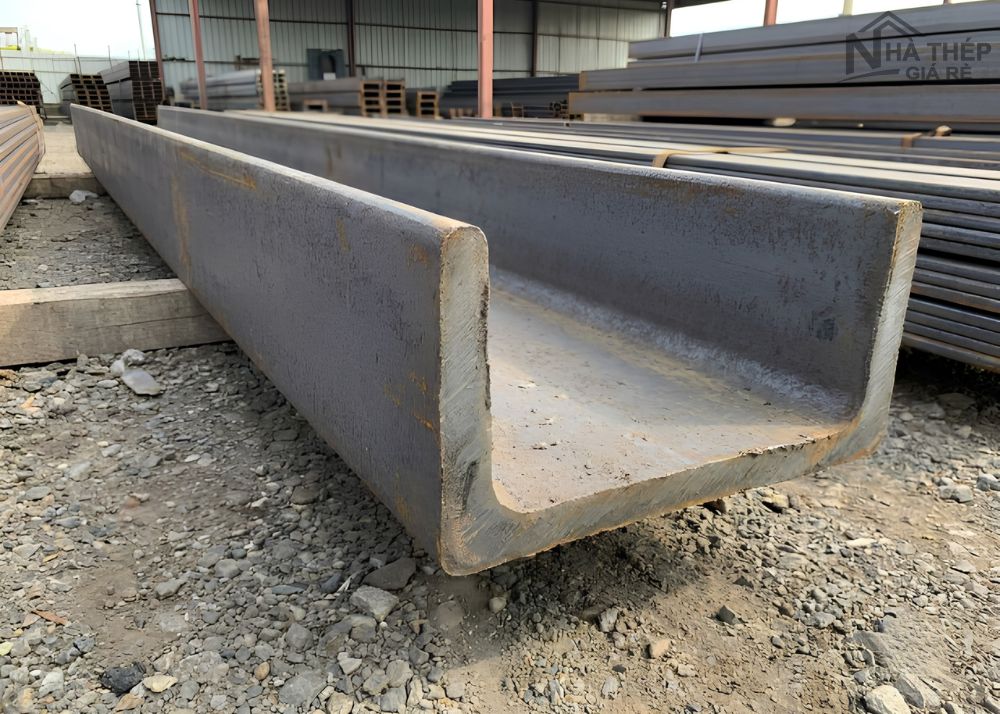

Thép hình U được sử dụng nhiều trong thi công nhà xưởng, nhà kho, nhà thép tiền chế

Cách lựa chọn thép hình U phù hợp và những lưu ý quan trọng

Một thanh thép U có kích thước lớn chưa chắc đã là lựa chọn tốt nhất. Trong thiết kế kết cấu thép, mục tiêu quan trọng là lựa chọn tiết diện vừa đáp ứng khả năng chịu lực, vừa tối ưu trọng lượng, chi phí và khả năng thi công.

Xác định tải trọng trước khi chọn thép

Đây là yếu tố quan trọng nhất. Kỹ sư cần xem xét tĩnh tải của bản thân kết cấu, hoạt tải sử dụng, tải trọng mái và sàn, tác động của gió, tải trọng thiết bị (nếu có), điều kiện rung động hoặc tải trọng đặc biệt, khẩu độ và khoảng cách giữa các điểm liên kết. Khi nắm rõ các yếu tố này mới có thể xác định tiết diện thép U phù hợp.

Kiểm tra độ ổn định và độ võng

Ngoài khả năng chịu lực, cấu kiện còn phải đáp ứng yêu cầu về ổn định tổng thể, ổn định cục bộ và độ võng. Đây là lý do không nên lựa chọn thép chỉ dựa trên kinh nghiệm hoặc nhìn bằng mắt thường. Đối với cấu kiện có chiều dài lớn, nguy cơ mất ổn định có thể trở nên đáng kể. Phương án bố trí giằng, liên kết và khoảng cách giữa các điểm chống đỡ cũng ảnh hưởng đến khả năng làm việc của thanh thép.

Kiểm tra chất lượng vật liệu

Thép U sử dụng cho công trình nên có nguồn gốc rõ ràng và thông tin kỹ thuật đầy đủ. Với dự án yêu cầu cao, chủ đầu tư nên yêu cầu nhà cung cấp cung cấp chứng chỉ vật liệu hoặc hồ sơ kiểm tra phù hợp. Không nên chỉ quan tâm đến giá thép/kg mà bỏ qua mác thép, tiêu chuẩn, kích thước thực tế và chất lượng bề mặt.

Chú ý đến phương án chống gỉ

Đối với nhà xưởng, nhà kho hoặc công trình ngoài trời, lớp bảo vệ bề mặt đóng vai trò quan trọng. Một số giải pháp thường được sử dụng gồm: Sơn chống gỉ, sơn phủ bảo vệ nhiều lớp, mạ kẽm, hệ thống sơn chuyên dụng cho môi trường ăn mòn cao. Trước khi sơn cần xử lý bề mặt đúng yêu cầu để tăng khả năng bám dính và tuổi thọ lớp phủ.

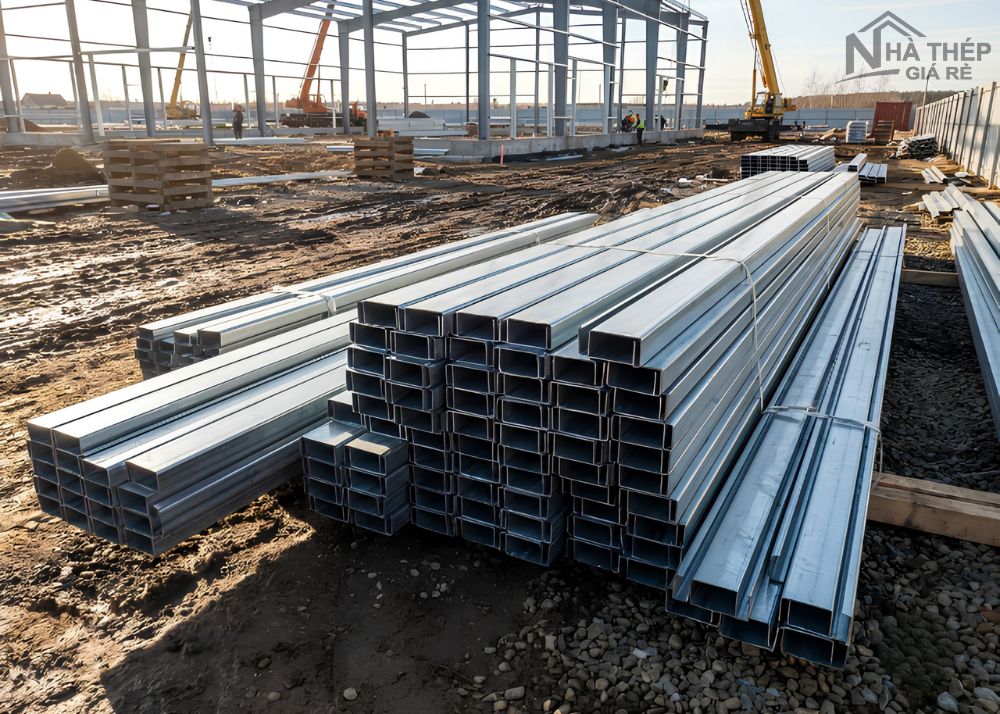

Xác định tải trọng và độ võng công trình trước khi lựa chọn thép hình U

Giá thép hình U phụ thuộc vào những yếu tố nào?

Giá thép U không cố định mà thay đổi theo từng thời điểm và từng dự án. Các yếu tố chính gồm:

- Giá nguyên liệu: giá thép trên thị trường có thể biến động theo nguồn cung, nhu cầu và thị trường quốc tế.

- Quy cách: thép càng lớn, chiều dày càng cao thì khối lượng trên mỗi mét thường càng lớn.

- Mác thép: từng loại mác thép và tiêu chuẩn sản xuất có yêu cầu kỹ thuật khác nhau.

- Số lượng đặt hàng: đơn hàng lớn có thể có chính sách giá khác so với mua lẻ.

- Gia công: cắt, khoan, hàn, tạo cấu kiện và sơn phủ đều ảnh hưởng đến tổng chi phí.

- Vận chuyển và lắp dựng: khoảng cách đến công trường, điều kiện mặt bằng và phương tiện nâng hạ cũng cần được tính vào ngân sách.

Do đó, thay vì tìm một mức giá thép U chung, chủ đầu tư nên yêu cầu bóc tách khối lượng và báo giá theo đúng quy cách công trình để có con số sát thực tế hơn.
